    东风锐铃绿化喷洒车(5吨)

    作者:0722bj  发布时间:2016/4/11 16:03:47  新闻浏览热度:

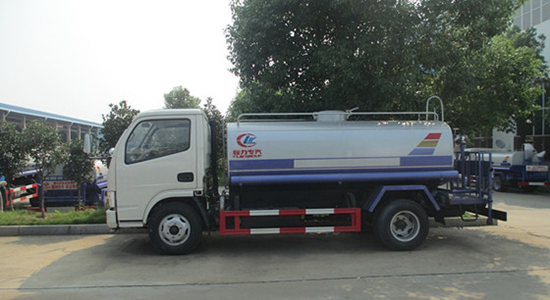

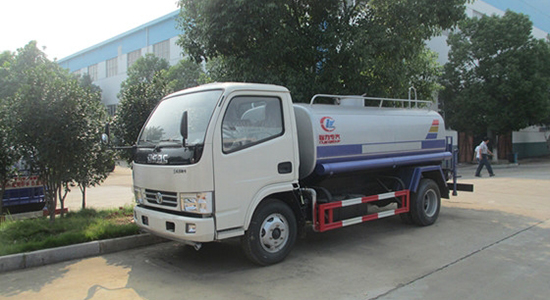

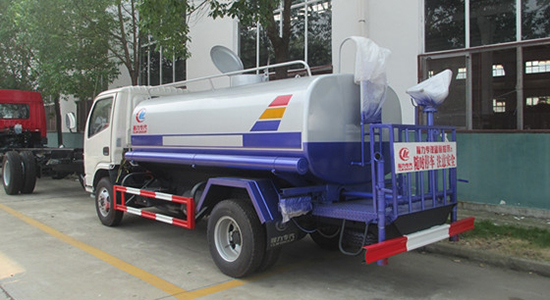

  • 东风锐铃绿化喷洒车(5吨)
  • 东风锐铃绿化喷洒车(5吨)
  • 东风锐铃绿化喷洒车(5吨)
  • 东风锐铃绿化喷洒车(5吨)
CLW5071GPS4型绿化喷洒车 产品主要技术资料
产品名称: CLW5071GPS4型绿化喷洒车 外型尺寸(mm): 6470×1960×2450,2800
底盘型号: DFA1070SJ35D6 货厢尺寸(mm): ××
前排乘客: 2,3 额定载客(人):
总 质 量 : (kg) 7300 接近/离去角(° ) 16/10
额定质量: (kg) 3815,3750 前悬/后悬(mm): 1032/2138
整备质量:(kg) 3355 最高车速(km/h): 95
排放标准: GB3847-2005,GB17691-2005国Ⅳ
整车说明: 随底盘选装新造型的前围下面罩。罐体有效容积:3.93立方米,运输介质为水,密度:1000千克/立方米;罐体外形尺寸(长/长轴/短轴)(mm):3200/1600/1050。驾驶室准乘人数(人):2,3与额定载质量(kg):3815,3750对应;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):380。后部工作平台选装新型喷雾机时,整车高度为(mm):2800。
CLW5071GPS4型绿化喷洒车 底盘参数
底盘型号: DFA1070SJ35D6 燃油种类: 柴油
轴 数: 2 前 轮 距(mm): 1506,1404,1500,1441,1586
轴 距(mm): 3300 后 轮 距(mm): 1466,1458,1520,1500,1530
轮 胎 数: 6 轮胎规格: 7.00-16 14PR,7.00R16 14PR
CLW5071GPS4型绿化喷洒车 发动机参数
发动机型号 发动机生产企业 排量(ml) 功率(kw)
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
CY4T75-CE4
4DW93-84E4
YN27CRD1
常柴股份有限公司
江苏四达动力机械集团有限公司
昆明云内动力股份有限公司
东风朝阳柴油机有限责任公司
广西玉柴机器股份有限公司
东风轻型发动机有限公司
常柴股份有限公司
东风朝阳朝柴动力有限公司
一汽解放汽车有限公司无锡柴油机厂
昆明云内动力股份有限公司
2834
2545
3298
3856
2982
2771
1995
3707
2540
2672
70
75
75
73
66
75
60
75
64
70
底盘配置:东风轻型发动机,国四排放标准,配三元催化+尾气净化处理,5档变速箱,192大梁,前桥2吨,后桥4吨,700-16原厂轮胎,单排可翻转新款驾驶室,方向助力,离合助力。
上装配置:罐体采用4mm厚优质武钢一次性焊接而成,内设房浪板,程力大功率洒水泵,可自排自吸,加压排水,前冲后洒,带侧喷花洒喷头,尾部绿化高位水炮,洒水宽15米,射程28米,吸程6米,可调节水柱,大中雨,毛毛雨,可做临时消防灭火用。
 洒水车详细配置介绍及工作手

分类
  东风洒水车按用途分类:分为喷洒式、冲洗式、喷洒-冲洗式洒水车;
  洒水车按底盘分类:分为汽车式、半拖挂式和拖挂式洒水车;
  洒水车按容量类分,可分多少方或是多少吨的洒水车。
  洒水车按品牌分类:洒水车根据底盘的不同可分为东风洒水车,解放洒水车,福田洒水车,江淮洒水车,华菱洒水车,陕汽洒水车,重汽洒水车,北奔洒水车等等。
  选装配置:中国各地各生产厂洒水车价格各有不同。标准配置洒水车(绿化喷洒车、水罐车):前冲后洒、侧喷;高位侧花洒;后工作平台,带绿化洒水高炮,可调节成柱状,射程≥28m;也可调节成雾状,射程≥15m。可选配药盘、打药机。也可加装药盘、药盘泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施,以满足不同用户需求。
构造及说明
  东风洒水车的基本组成:防锈罐体,取力器,传动轴,专用自吸式洒水泵,管网,喷洒出口,工作平台,二类底盘.
  洒水车可选装配置:GPS,万向喷头,电磁阀门,气动阀门,可视操作系统,外接动力,药盘.
一、底盘
  专用车底盘一般采用东风、解放、福田欧曼等二类底盘。目前使用的比较广泛的有“东风小霸王洒水车、东风多利卡洒水车、东风140洒水车(长头)、东风145洒水车(平头)、东风153洒水车(平头)、东风天锦洒水车、东风天龙后双桥洒水车、东风天龙前四后八大型运水车。
二、罐体制作
  采用自动流水线罐体生产工艺分为:下料、拼板自动焊,封头旋压成型,罐体一次滚压成型等国内先进生产工艺.罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。
三、管道系统
  由“管道、四位三通球阀、直通球阀、过滤网、出水口(前冲后洒、侧喷;高位侧花洒;后工作平台,带绿化洒水高炮)。
四、操作系统
  主要由发动机带动变速箱,变速箱上安装的取力器带动洒水泵,洒水泵产生动力,将罐体内部的液体通过管网喷洒出去。工作范围:自吸高度:≤7m,洒水宽度:≥14m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥5m。
五、洒水泵
  配备洒水车、绿化喷洒车大功率专用洒水泵(威龙泵),带消防接头,带自流阀,带自吸功能。
  可选装配置:可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施,以满足不同用户需求。
六、驾驶室
  洒水车驾驶室分为:尖头驾驶室,或者平头驾驶室,又称长头驾驶室,短头驾驶室。
七、洒水车取力箱说明
  洒水车目前采用东风,解放系列取力器,气动操作,操作开关向后拉,取力齿进入啮位置,通过传动轴带动水泵工作,开关向前回位,水泵即停止工作。
  洒水车喷水器功能说明:

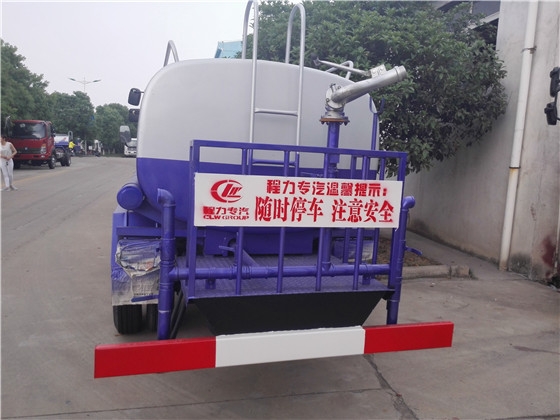

  洒水车前装有鸭形喷嘴或圆头冲嘴,后面装有圆柱开洒水喷嘴或莲蓬头喷嘴,后部有一工作平台,装配有水炮。后部还可装8个喷嘴(选装)
  喷水器一般用于冲洗街道,起除尘和降温作用,其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度,高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘,起到清洁空气的作用。

功能及说明
  洒水车前装有鸭嘴形喷嘴或圆锥形冲嘴,后面装有圆柱形洒水喷嘴或莲蓬头喷嘴,后部有工作平台,装配有水炮。后部还可装8个喷嘴。
  洒水车、绿化喷洒车专用功能:绿化环卫多功能,适合于城市小区工厂的绿化环卫用,采用全国质量领先的大功率专用洒水泵。前冲(喷)后洒、带侧喷(花洒)、带后工作平台、平台上安装绿化洒水高炮(炮有大雨、中雨、毛毛雨、雾状可调节),带吸水管,带消防接头,带自流阀,自吸自排,可选配20米绿化喷药卷盘、高空作业、随车吊货运等功能。
  操作系统:主要由发动机带动变速箱,变速箱上安装的取力器带动洒水泵,洒水泵产生动力,将罐体内部的液体通过管网喷洒出去。工作范围:自吸高度:≤7m,洒水宽度:≥14m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥15m。
